水處理電源整流器用途：


適合于水處理電解、電絮凝、電催化氧化、電滲析、電芬頓、水提取金屬、污水處理、海水淡化、次氯酸鈉電解、電解除垢等多種領域。



水處理電源整流器結構：


水處理電源主要由整流濾波電路，全橋變換電路，高頻變壓器，高頻整流濾波電路 ，輔助電源電路和主控制單元組成，主控制單元電路主要由缺相保護電路，溫度保護電路，過載保護電路，短路保護電路和帶PI 調節的PWM電路組成。



三相電網電壓經電源開關后，進行整流濾波，得到的520VDC的平滑直流電壓供給逆變 電路。逆變電路主要由大功率場效應MOSFET模塊或IGBT模塊組成全橋變換電路。當PWM輸出控制信號通過隔離驅動器分別驅動功 率模塊，兩組對角管分別交替導通，在高頻變壓器初級產生高頻脈沖電壓，次級電壓由高頻變壓器變壓后整流向負載提供能量。



水處理電源特點：



1.電源可在穩壓限流或穩流限壓狀態下工作，兩狀態可任意切換



2.直流輸出電壓穩壓精度在50%-100%，輸入電壓10%波動或負載變化時，輸出電壓不 變穩壓精度≤0.5%。



3.具有濾波功能，防止電源啟動對儀表干擾，杜電網的污染，可避免電流的“良涌” 現象。



4.缺相保護：當電源三相交流進線缺相時，電源自動封鎖，當排除故障后，電源將自 動恢復工作。



5.過流保護：當電流超過額定值時，電源自動處于過流停機報警狀態。



6.短路保護：當電源負載短路或電源內部器件短路，空氣開關自動切斷電源。



7.超溫保護：當電源有異常使用IGBT、肖特基等半導體器件基座溫度≥80℃時，主控 板內電子開關工作，電源處于封鎖狀態，可有效保護電源。




高頻整流電源的核心部件細節展示

IGBT模塊：采用德國英飛凌/SAN RAX 高效 穩定

整流器模塊：采用日本三社/富士性能穩定，可長時間持續使用

散熱風扇：功能強勁，快速散熱，噪音小，防水，防潮，機器可長時間滿載工作

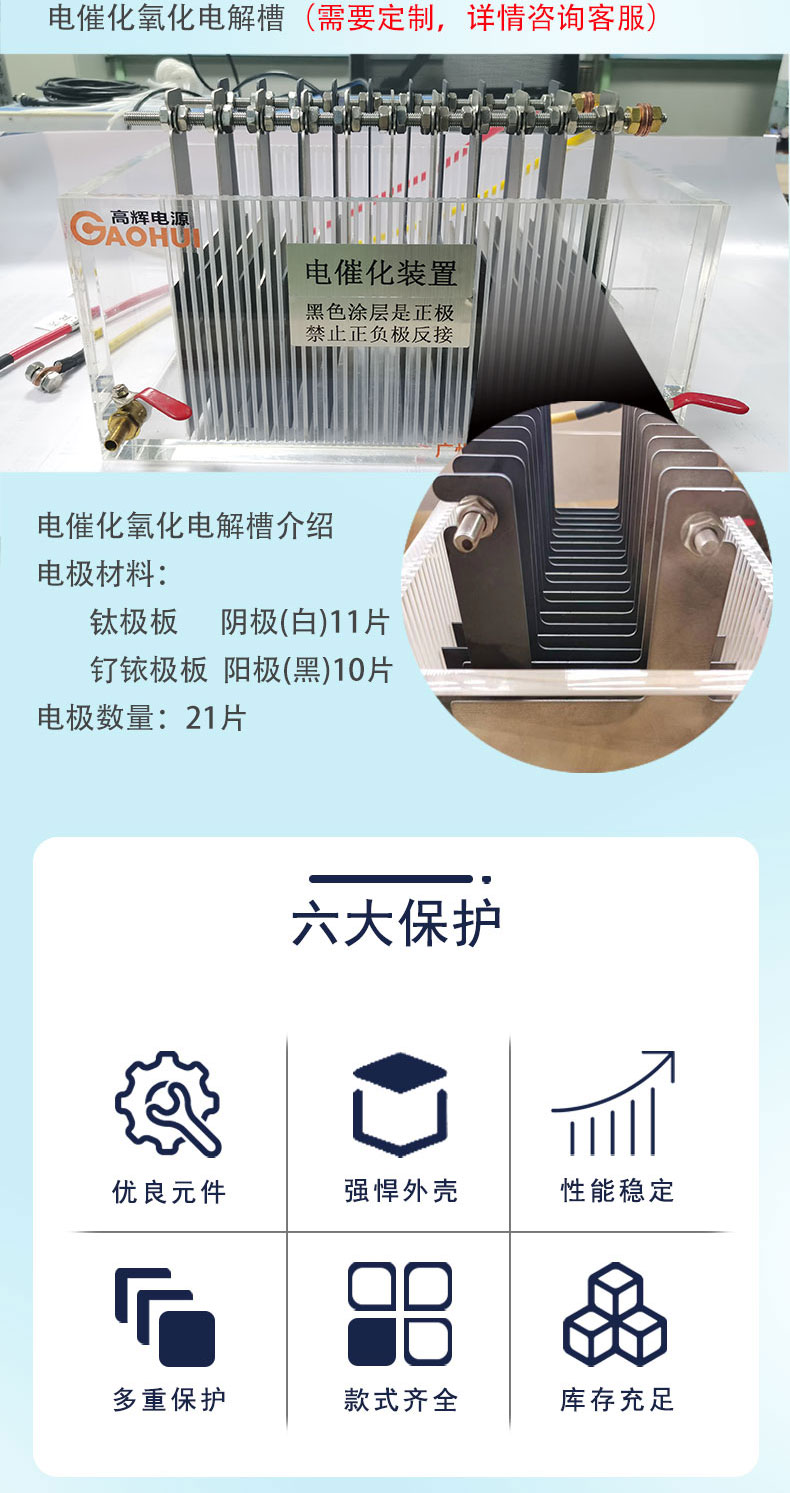

呵護電極板延長壽命：通過智能控制系統對輸出波形、精度保持穩定，在高效轉化而減少對電極板的損耗，從而達到延長壽命降低成本。

同步節能技術：采用同步節能技術，工作效率高，省電，整機最高效果可達92%

大功率散熱片：長時間滿負載工作，高輝智能控制系統，多重保護穩定，散熱加強設計，加大加厚散熱鋁板

支持RS485通訊：可與電腦、手機或PLC通訊控制，聯網遠程實時監控和操作
